连续流砂过滤系统

连续流砂过滤系统
产品概述
WORLD’S连续流砂过滤系统是一种集絮凝、澄清、过滤和生物处理功能为一体的连续式运行处理设备,广泛应用于饮用水、工业用水、污水深度处理及中水回用处理领域。连续流砂过滤系统(又称活性砂过滤器)采用升流式流动床过滤原理和单一均质滤料,过滤与洗砂同时进行,能够24小时连续自动运行,无需停机反冲洗,巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统,能耗低,无需维护,管理简便,可无人值守。


应用范围

■ 市政污水深度处理

■ 工业废水处理

■ 中水回用






主要功能

1去除总悬浮物

2投加药剂去除总磷

3去除浊度

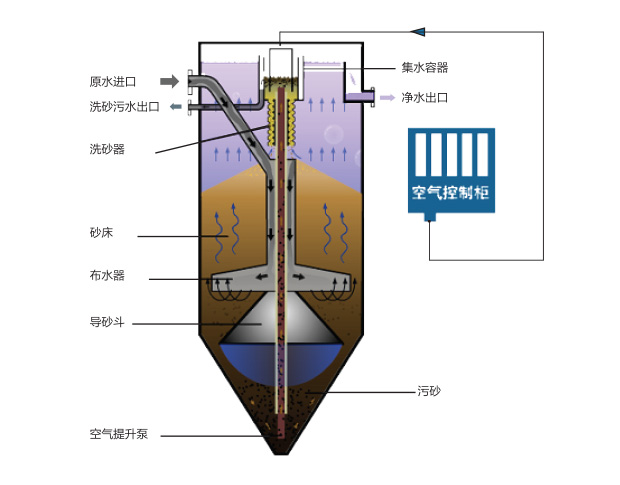

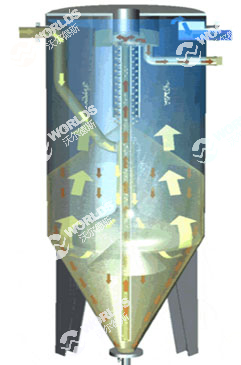

工作原理

连续流砂过滤系统采用逆流原理

1、待处理的水从设备底部的入流分配管①流入,向上流经滤床而被过滤,然后由顶部的滤液出流口②流出。
2、含有处理杂质的滤砂从设备锥形底部③被提升泵④到顶部的砂清洗器⑤。
3、砂的清洗在泵中就已经开始,在紊流混合作用下杂质从砂粒中分离出来。脏砂从泵的出口溢出并进入清洗器曲径⑥,在那里砂被小流量的清水逆流冲洗干净,杂质通过洗砂水出口⑦排出,而清洗后的砂颗粒(较重)又返回到砂床⑧。
4、结果是砂床在设备中不断地做缓慢下沉运动。泵用压缩空气通过控制面板提供⑨。

水的净化与砂的清洗同时进行,因而过滤器可以不受干扰地连续进行。




产品特点

  1. 进水水质要求宽松,可承受SS浓度≤150mg/l的进水;
  2. 占地面积小,集絮凝、沉淀、过滤处理于一体,简化了传统工艺处理的流程;
  3. 一次性投资低,无需单设混凝池、澄清池等设施,无需反冲洗泵和鼓风机、电动、气动阀门等设备;
  4. 效率高,连续过滤,无需停机反冲洗,无初滤液问题;
  5. 深度过滤,滤床深度为2000mm,过滤效果好,出水水质稳定;
  6. 系统总水头损失1.2m,大幅降低提升能耗;
  7. 易于改扩建,模块化结构可根据水量变化灵活增减过滤器数量;
  8. 采用特殊的生物滤料以及碳源、化学药剂的投加可达到优异的脱氮除磷效果




WORLD’S 连续流砂过滤系统独特优势

1、迷宫型洗砂装置的独特设计,使清洗水区与净水区完全隔离,杜绝清洗水对净水区二次污染。双层洗砂器设计,清洗效果加倍,同样的行程下,紊流效果增加一倍,清洗水排放率低,一般为3%~5%,且无滤料损失。
2、布水器采用幅式和环形布水综合设计,布水均匀,布水器顶部锥形设计,避免出现死角,滤料利用率高,水头损失小,可避免上向流水流短路。

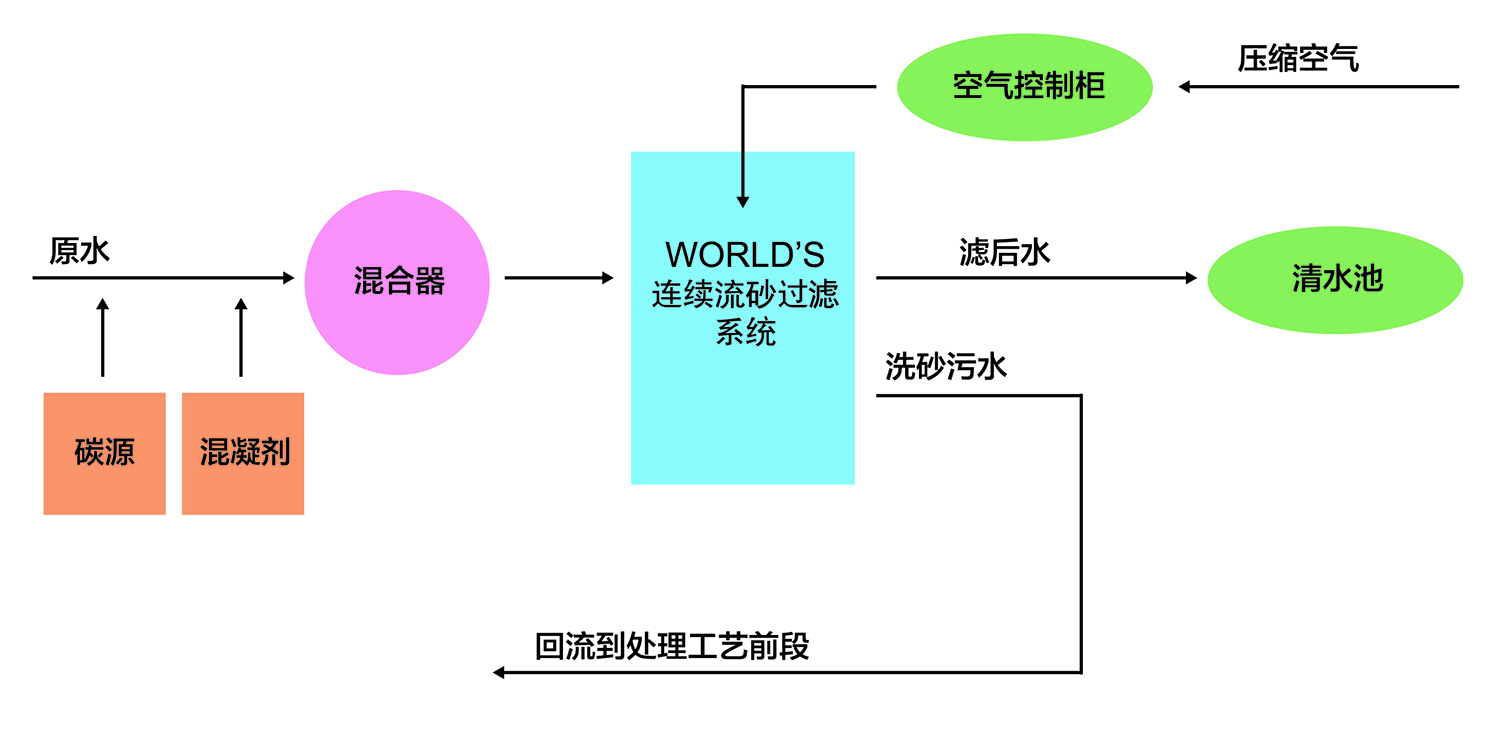

典型工艺流程

连续流砂过滤系统可用于自来水的地表水和地下水的直接接触过滤,从而取消传统三段式处理工艺中的混凝池;在常规二级生化处理中,连续流砂过滤系统可直接设在二沉池后,对二沉池出水进行深度处理,无须专设混凝池、澄清池等工艺设施。可直接在进水管线或渠道投加混凝剂,滤料在过滤器内的循环运动可起到搅拌作用。与常规三段式过滤相比较,连续流砂过滤系统工艺使工程量和投资均显著降低,运行维护费用低,避免了传统三段式处理工艺设施繁多、工艺复杂、投资和运行费用高等缺点。





安装形式

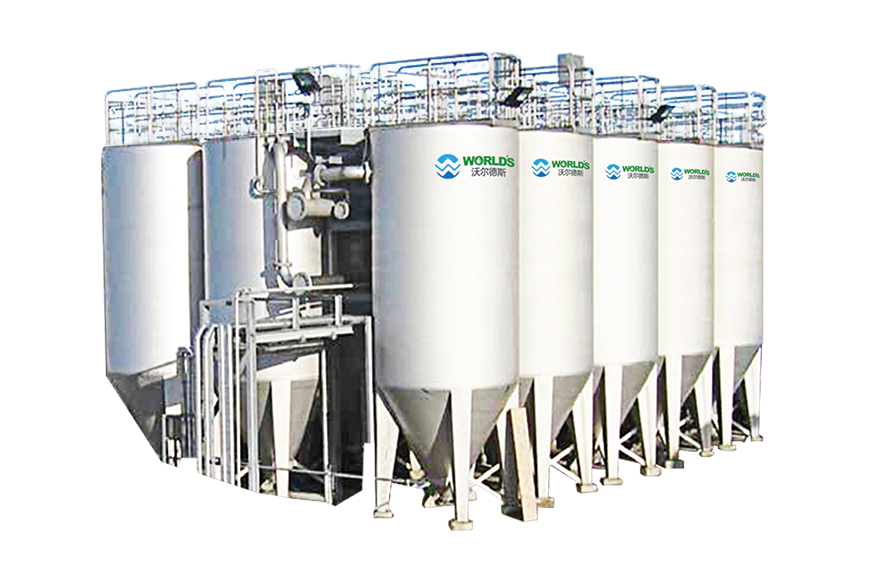

独立安装过滤式
它由过滤池内部构件组成,内部构件包含供水管道,供水分配器,空气提升泵和砂洗装置。过滤池通过法兰连接进水,滤液和清洗用水。过滤器主要部分采用不锈钢或玻璃钢。其他选件依据具体需要提供。过滤设备可以单台过滤器运行或多台过滤器并联运行,从而满足过滤需求。

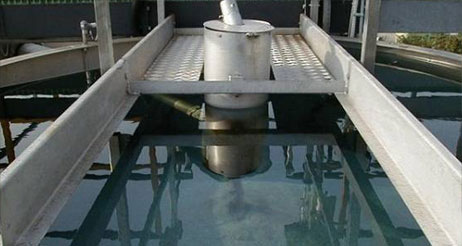

作为过滤组件安装
大功率连续流砂过滤设备通常由过滤组件组成并建在水泥池中。过滤组件由不锈钢或玻璃钢锥形底部和内部构件组成,水泥池和独立式过滤哪一种方式更经济要根据实际的过滤方案与具体的条件确定。 这种类型过滤器安装时,所有过滤单元(每个单元由多个过滤组件组成)共用一个砂床。一套设备实质上没有过滤面积限制,因此连续流砂过滤系统可以应用在处理相当于100000或更多人口用水的大型水厂和污水处理工厂。
